雙絲雙弧埋弧焊接的工藝應用

隨著(zhù)建筑鋼結構在國內的發(fā)展，以及鋼結構設計、制作水平的提高，傳統的小車(chē)埋弧焊已經(jīng)逐漸被高效率的門(mén)架式埋弧焊替代。近年來(lái)，越來(lái)越多的鋼結構企業(yè)開(kāi)始采用雙絲雙弧埋弧焊設備，來(lái)進(jìn)一步提高生產(chǎn)效率以及焊縫質(zhì)量。雙絲雙弧埋弧焊以其高效率、大熔深、高焊縫質(zhì)量、逐漸被越來(lái)越多的廠(chǎng)家使用。然而，由于雙絲雙弧埋弧焊在國內發(fā)展時(shí)間較短，應用水平參差不齊，造成不少鋼結構廠(chǎng)家設備沒(méi)有充分利用，投資沒(méi)有達到預期的收益。我們經(jīng)過(guò)多次實(shí)驗，以及現場(chǎng)實(shí)踐從而充分證明了雙絲雙弧埋弧焊的焊接工藝。在焊接厚板時(shí)，若采用單絲埋弧焊，加大焊接電流和電弧電壓，雖然可以增加焊絲填充量，提高焊接速度，但是由于熱輸入量大，熱循環(huán)過(guò)程快，會(huì )引起焊縫金屬組織粗大，沖擊性能降低。而且，熔化金屬可能來(lái)不及攤開(kāi)，造成焊縫成型不美觀(guān)。雙絲雙弧埋弧焊由于是雙電弧單熔池，不僅實(shí)現高速焊接，而且熱循環(huán)過(guò)程相對較慢，有利于焊縫中微量元素的擴散，提高焊縫性能。雙絲雙弧埋弧焊采用雙電源，雙焊絲（電極），前道直流后道交流。前電極為直流，采用大焊接電流低電弧電壓，充分發(fā)揮直流電弧的穿透力，獲得大熔深；后電極為交流，采用相對較小焊接電流大電弧電壓，增加熔寬，克服前道大電流可能形成的熔化金屬堆積，配合高速度焊接，從而形成美觀(guān)的焊縫成形。由于前道電弧給后道焊接提供了預熱功能，還可以大幅度減低電力消耗。

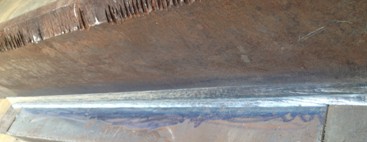

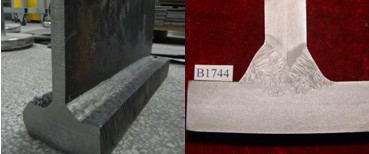

非全焊透焊縫金相檢驗圖

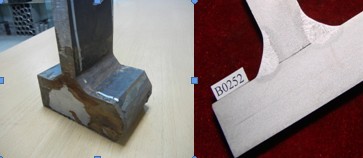

全焊透焊縫金相檢驗圖
